Il vous faudra entre 3 et 5 jours de travail pour réaliser votre Flex-Yourte.

Exemple d’organisation :

1 er jour : Coupe du bambous dans la bambouseraie et découpage des perches sur mesure.
2 éme jours : Perçages des perches.
3 éme jours : Montage du mur et découpe de la porte.
4 éme jours : Montage du toit et assemblage tu toit et du mur.

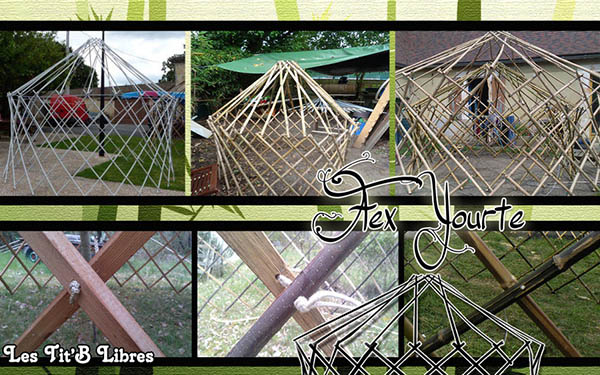

La Flex yourte est une réadaptation contemporaine de la yourte dit "traditionnelle" en une yourte pliable et extensible en quelques secondes.  Elle se compose de perche croisé forment le mur et le toit, le tout soudé ensemble



1 - Concevoir et réaliser sa Flex-Yourte

1

2 - Comment calculer la taille de sa Flex-Yourte

Diamètre ? Surface?

Toutes les tailles sont possible selon vos besoin
Voici quelque exemple avec une (moyenne)

Pour la suite de ce tutoriel nous allons prendre exemple avec le plans de la flex360

plans ci-dessous:

Le calculateur vous permet de calculer la surface au sol de votre Flex-Yourte, le diamètre du puits de lumière, la longueur des perches du toit et du mur et de savoir précisément où faire les trous sur les perches.

L'idée de la Flex-Yourte c'est qu'elle peut se plier sur elle même et se transporter facilement,  Pour cela il est important :

  • que la distance des perche du toit sois plus petite que les perche du mur, pour qu'une fois replier les perche du toit ne dépasse pas

        Solution pour les grande taille :         - si on augmente le diamètre du tonoo on diminue la taille des perches du toit

                                                                  - si on augmente les croisement du mur on grandi la taille des perche du mur

                                                                  - si on diminue les croisement du toit on diminue la taille des perche du toit

                                                                  - si on augmente le nombre de perche on diminue leur taille

                                                                   - si on diminue le degré de la pente du toit on réduit la taille des perche du toit


  • que la structure globale ne dépasse pas un certain poids pour le transport et le montage

          solution pour les grande et moyen taille :        Attention toute diminution demande compensation
                                                                                  - diminué le nombre de perches
                                                                                  - diminué le nombre de croisement
                                                                                  - diminué le diamètre du bambou

Il est possible de faire toutes les taille mais pour conserver ses critères, nous conseillons donc que votre yourte ne dépasse pas les 5 metre de diamètre.

--- ou ---

Pour calculer la taille de votre Flex-Yourte nous vous avons créés un calculateur et une sélection de plans avec  différentes tailles prédéfini.

enfant, douche, toilette sèche
diamètre :        1m - 1m60
Taille plié :       50 cm - 1m80
Poids :              5kg - 20 kg

Camping, festival, jardin
diamètre :          1m60 - 3m
Taille plié :         1m20 - 1m80
poids :                15kg - 40 kg

événement, extension,
diamètre :          3m - 4m
Taille plié :         1m60 - 3m
poids :                20kg - 50 kg

Habitat, événement, réunion
diamètre : 4m - 5m
Taille plié : 2m - 3m
poids : 30kg - 60 kg

2

- un ébrancheur (coupe branche)
- une pince
- une scie
- une perceuse
- une machette
- drisse polypropylène ( 3mm a 4 mm)
- Bambou

- une mèche a bois (5mm)
- corde élastique (4mm à 8m de longueur )
- un mètre
- du fil de fer
- une paire de ciseaux
- un briquet

- Tube PVC
- Tasseau, liteau bois
- Rejet de chataignier
- feuillard châtaignier
- Barre ronde bois
- branche droite

Pas de Bambou à votre disposition ? voilà quelque alternative possible

Nous vous conseillons de récupérer les bambous gratuitement chez des particuliers. Le bambou est une plante invasive et les propriétaires de bambouseraie sont généralement ravis que vous veniez faire un peu dentretien chez eux pour éviter que la bambouseraie prenne trop dampleur.

Le coût de la structure peut varier de 30 à 300 euros.

  3 - Outillage et matériaux

3

Pour découper vos bambous il vous faut : une machette, un mètre, un ébrancheur (coupe branche) ou une scie.

Besoin

Confort

Sélectionnez des bambous entre 2.5cm et 4cm de diamètre, coupez-les à ras.
Enlevez les branchages le long de votre bambou.

Une Flex360 standard possède 72 bambous. On peut généralement faire deux perches voir trois avec un seul bambou.
Il vous faut donc en couper 36 pour une Flex-Yourte. Nous vous conseillons dans couper une quarantaine : certains bambous peuvent être tordus ou fissurés.
Parmi les bambous que vous avez coupés, sélectionnez les plus gros pour le mur et les plus fins pour le toit.
Attention, nous vous déconseillons de prendre des bambous de plus de 5cm de diamètre, car plus le bambou est gros plus votre Flex-Yourte sera lourde.
Coupez les bambous quand ils sont encore frais, cela évitera qu'ils fissurent.

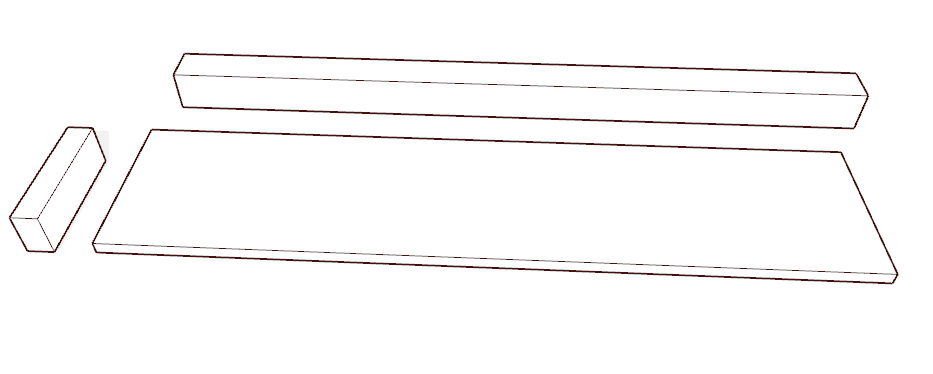

Pour découper votre bambou à la bonne mesure, nous vous conseillons de réaliser un gabarit en bois à la dimension souhaitée, cela vous évitera de mesurer vos perches à chaque fois. Découpez-les ensuite avec une scie ou une scie à onglet.

Fabrication gabarit

2

1

4 - Sélection et découpage des Bambous

4

Confort

Sur votre gabarit, vous notez avec laide d’un mètre les endroits où vous allez percer.

Sur vos gabarits, n’oubliez pas de mettre la notion BAS et HAUT,
elle vous aidera à savoir dans quel sens positionner le bambou, ( toujours le plus gros diamètre vers le Bas).

Faites des mesures bien distinctes pour les perçages du mur et les perçages du toit. Par exemple, bleu pour le mur et rouge pour le toit, cela évitera de vous tromper.

Pour ce faire il vous faudra une mèche à bois de 4 a 5mm
Et voilà, il ne vous reste plus qu'à faire vos 456 trous ! (pour une Flex-Yourte standard)
Pour ce faire il vous faudra une mèche à bois de 4 a 5mm

Pour le perçage des bambous il vous faut une mèche une perceuse, un mètre et un gabarit.

Besoin

5 - Perçage des bambous

5

Confort

Besoin

Pour l'assemblage du mur, il vous faut : de la drisse de 3mm rouleau de 50m, une pince, un ciseau, un briquet et une aiguille fabriquée avec du fil de fer.

Dans un premier temps, assemblez toutes vos perches deux par deux par le premier trou du haut.
Vous avez 24 paires.

Les étapes de réalisation du nœud

Pour se faire, couper une longueur de corde (80cm par exemple, plus il y a de longueur moins il y a de perte).
Faites un nœud simple à l’une des extrémités et à l’autre extrémité passez votre aiguille dans la corde,

insérez l’aiguille dans le 1er trou de la perche et faites-le sortir de l’autre coté en vous aidant si besoin d’une pince, puis passez l’aiguille dans la seconde perches pour en faire des paires.
Le nœud simple que vous avez fait au départ évitera que la corde ressorte en tirant dessus.
Pour éviter qu’il y ait trop de jeu entre les perches, faites un second nœud simple de l’autre coté en maintenant bien les deux perches l’une contre l’autre.
Si vous constatez qu’il y a encore du jeu, faites un second nœud simple derrière votre premier nœud
Et voilà, il ne vous reste plus qu’à couper le bout de corde que vous avez en trop et à brûler les bouts des nœuds pour les consolider.

Assemblage


Maintenant que vous avez fini de mettre vos perches par paire, vous pouvez commencer à monter le mur.
Pour cela, commencez à prendre 2 paires, placez la 1ere paire au sol en écartant les deux bambous, le bambou de gauche (rouge) dessus et le bambou de droite (bleu) dessous, prenez votre seconde paire et venez la positionner par dessus la 1ere paire en respectant la même position.
Il faut que votre bambou de gauche (rouge) vienne se superposer sur le bambou de droite de votre première paire.
Vous allez pouvoir faire votre 1er nœud au niveau de l’intersection qui regroupe les deux paires.
Ainsi de suite : rajoutez des paires en respectant toujours le sens des perches, celle de droite dessous et celle de gauche dessus.

Au bout d’un moment, vous aurez assez de perches fixées entre elles pour pouvoir lever la structure et ainsi gagner en confort de travail.

6 - Assemblage des perches du mur

Une fois toutes vos perches assemblées, faites un arc de cercle et rejoignez les deux extrémités tout en continuant à respecter la logique de départ, une perche dessous et l’autre au-dessus.
Et voilà, il ne vous reste plus qu’à faire vos derniers nœuds et le mur est fini.

6

Confort

Besoin

Pour découpe de la porte, il vous faut : une scie

! La porte si dessus fonctionne pour les murs impaire

( treillis 5, 7 et 9 croisement ) !

Maintenant que le mur est fini, vous allez découper la porte.

La manière la plus simple et la plus solide est de dessiner un losange sur la structure et de découper à la scie les intersections en trop.

Et voilà votre porte est faite :-)

autre ouverture facile accès:

Rajouter deux bambous en plus de chaque côté (vert), qui sont de la taille des côtés droits produits par la coupe. (pour la flex360 nous avons trois croisements 1,2 et 3.
Percer ces nouvelles perches au niveau des croisements de la structure (1.2 et 3). Elles sont nouées en permanence juste en bas (1) (faire un noeud avec le trou déjà existent et assembler les deux perches ensemble). côté gauche c'est la perche bleue, je la positionne derrière avec la verte. Pour le côté droit c'est la perche rouge, je la positionne devant avec la verte.
Pour que la porte reste amovible au moment du démontage, mais fixe une fois installé. Il faut faire une attache détachable avec le reste des croisements 2 et 3. (corde ou élastique, à vous de trouver le meilleur système ! )

! pour les murs paire ( treillis 4, 6 et 8 croisement ) exemple voir si dessous !

pour le démontage

7 - Découpage de la porte

7

8 - Assemblage des perches du toit



Besoin

Pour l’assemblage du Toit, il vous faut : de la drisse de 3mm, une pince, un ciseau, un briquet et une aiguille fabriquée avec du fil de fer.

Pour le toit, vous utilisez le même procédé que pour le mur, mettez vos perches par paires, le point A voir schéma (24 perches, 12 paires).

La perche de gauche dessous (bleu) et la perches de droite dessus (rouge) puis reliez les trous (B, C, D) au fur et à mesure que l'on vous rajoutez des perches.

Vous commencez au sol est une fois que vous avez assez de perches vous relevez la structure pour gagner en confort.
Une fois que toutes vos perches sont fixées l’une à l’autre, faites un arc de cercle pour rejoindre les extrémités.
Terminez vos derniers nœuds et voilà votre toit est fini !!!

Confort

8

9 - Connecter le toit et le mur ensemble



Pour connecter le toit et le mur , il vous faut : corde élastique (4mm) 8m de longueur, une pince, une paire de ciseaux

Besoin

Confort

Pour rejoindre le toit et le mur munissez-vous de votre corde élastique

Elle vous servira à connecter le toit et le mur ce qui donnera l'articulation à la Flex-Yourte.
Introduisez votre aiguille avec votre corde élastique dans le trou à l’extrémité de la perche du toit.
Laissez dépasser la corde à part égale de chaque côté.
Faites un double nœud sous le croisement du mur pour éviter que les perches sortent.

Au centre du treillis placez un objet entre 30cm ou 50cm de haut. Renversez le toit et introduisez-le au centre de la structure faite le reposer sur le socle que vous avez placé au centre.
Positionnez les perches du toit entre les croisements en haut du mur.



Méthode 1

Méthode 2

 Au lieu de mettre la flex à l'endroit positionnée le mur à l’envers ( la tête en bas) avec le toit toujours au centre  et qui repose au sol.

Positionnez les perches du toit entre les croisements.

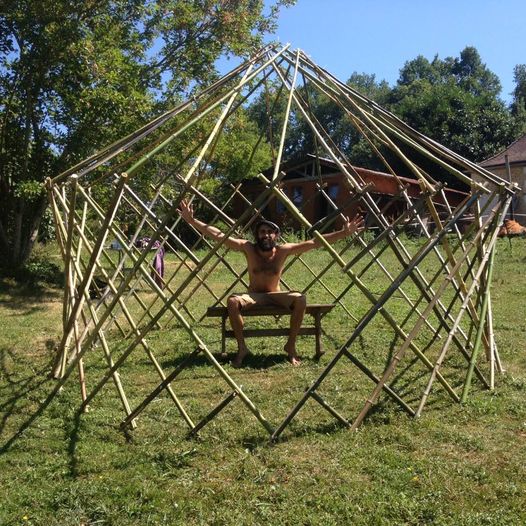

Une fois toutes vos perches fixées et vos doigts pleins d’ampoules à force de faire des nœuds, voilà votre Flex-Yourte finiiiiiiiii !!!

Vous pouvez faire vos premiers tests de flexibilité et réfléchir à son habillement.
